Метраж, масса и стоимость по данным каталога. Режим ЗОК выполняет только справочное сравнение подтвержденного MBL с требованием проекта.
Важно: компонент не рассчитывает безопасную рабочую нагрузку, требуемое MBL, коэффициенты запаса, предварительное натяжение, прогиб или динамический отклик ЗОК. Он использует только проверенные свойства товара и введенное пользователем требование проекта.
Стальные канаты применяют в грузоподъёмных, тяговых, лебёдочных, крановых, буровых, монтажных и специальных тросовых системах. Подбор выполняют не только по диаметру: необходимо учитывать конструкцию каната, тип сердечника, назначение, направление и сочетание свивки, состояние поверхности проволок, маркировочную группу, массу и минимальное разрывное усилие. Канаты одинакового диаметра, но разных конструкций или стандартов, не считаются взаимозаменяемыми без проверки расчёта и документации оборудования.
| Стандарт | Конструкция | Сердечник | Особенности | Типичное применение |
|---|---|---|---|---|
| ГОСТ 2688-80 | 6×19(1+6+6/6), ЛК-Р | органический | двойная свивка, линейное касание проволок типа ЛК-Р | подъёмные и тяговые механизмы при соответствии паспорту оборудования; тросовые элементы ЗОК — по проекту |

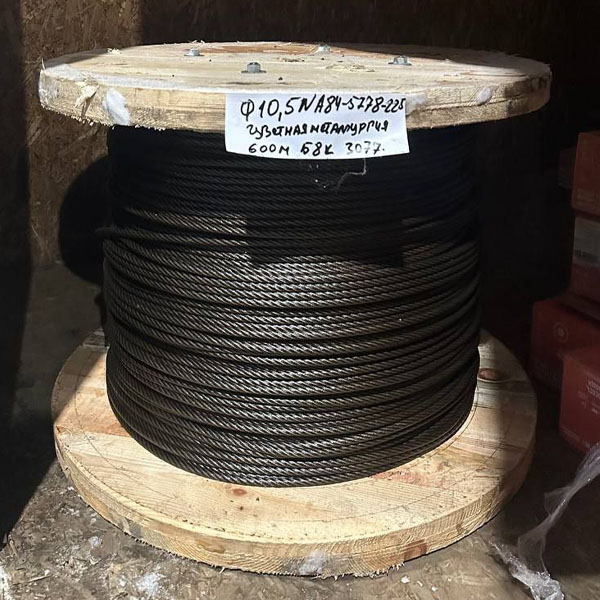

| ГОСТ 3077-80 | 6×19(1+9+9), ЛК-О | органический | линейное касание проволок типа ЛК-О | механизмы, в документации которых предусмотрена соответствующая конструкция 6×19 ЛК-О |
| ГОСТ 7668-80 | 6×36(1+7+7/7+14), ЛК-РО | органический | многопроволочная конструкция 6×36, повышенная гибкость относительно многих 6×19 исполнений | подъёмные, лебёдочные и другие системы с повторными изгибами при соответствии паспорту |
| ГОСТ 7669-80 | 6×36(1+7+7/7+14)+7×7(1+6), ЛК-РО | металлический | наружная конструкция 6×36 с металлическим сердечником | подъёмно-тяговые системы; тросовые элементы ЗОК — по проекту |
| ГОСТ 14954-80 | 6×19(1+6+6/6)+7×7(1+6), ЛК-Р | металлический | наружная конструкция 6×19 ЛК-Р с металлическим сердечником | тросовые и несущие элементы по проекту, включая решения ЗОК при расчётном обосновании |
| DIN 3062 | 8×19 Seale | по исполнению | восьмипрядная конструкция Seale; характеристики принимают по документации конкретного изделия | по паспорту механизма и данным производителя |
| EN 12385 | зависит от конкретной части серии и изделия | по конструкции | серия стандартов для стальных проволочных канатов; необходимо учитывать конкретную конструкцию, класс и сертификат | грузоподъёмные и специальные применения согласно соответствующей части серии и документации оборудования |
| Параметр | Что означает | Что проверять при подборе |
|---|---|---|
| Номинальный диаметр, мм | размер каната, указанный в стандарте или спецификации | соответствие барабану, блокам, ручьям и проектным узлам |
| Конструкция | число прядей, схема проволок и тип касания | полное обозначение 6×19, 6×36, 8×19 Seale, многопрядная конструкция и др. |
| Сердечник | органический, металлический или иной предусмотренный конструкцией | материал и обозначение по сертификату или стандарту |
| Назначение | грузовое или грузолюдское исполнение, когда оно предусмотрено нормативом | маркировку конкретного изделия и документацию механизма |
| Свивка | направление и взаимное направление свивки проволок, прядей и каната | правое/левое направление, крестовая/односторонняя/комбинированная свивка |
| Покрытие проволок | без покрытия или оцинкованное исполнение с установленной группой покрытия | коррозионную среду, требования проекта и сертификата |
| Маркировочная группа, Н/мм² | прочностная характеристика проволоки/каната по соответствующему нормативу | 1770, 1960, 2160 Н/мм² и другие значения — только по документации изделия |
| Минимальное разрывное усилие, кН | нормируемое минимальное усилие разрушения каната в целом | конкретные диаметр, конструкцию, маркировочную группу и сертификат |
| Масса, кг/м или кг/1000 м | расчётная или фактическая масса каната | значение для конкретного сортамента и исполнения |
| Документ качества | паспорт или сертификат партии | производителя, номер партии, маркировку и механические характеристики |
ГОСТ 3241-91 распространяется на стальные канаты общего назначения и предусматривает классификацию по конструкции, типу касания проволок, материалу сердечника, способу и направлению свивки, механическим свойствам, покрытию, назначению и точности изготовления. В маркировке отечественных канатов могут встречаться обозначения ТК, ЛК, ЛК-О, ЛК-Р, ЛК-РО, ТЛК и другие признаки конструкции; ОС и МС для сердечника; Н, Р, МК, Т и другие обозначения исполнения; Г и ГЛ по назначению; С, Ж, ОЖ для групп цинкового покрытия, если они предусмотрены конкретным исполнением.
Маркировочная группа в Н/мм² и минимальное разрывное усилие в кН — разные характеристики. Значения 1770, 1960 или 2160 Н/мм² нельзя подписывать как разрывное усилие в кН. Минимальное разрывное усилие зависит одновременно от диаметра, конструкции, металлического сечения, класса прочности и исполнения. Для подбора используют нормативную таблицу соответствующего сортамента либо сертификат производителя на конкретную партию.
Минимальное разрывное усилие нельзя автоматически считать допустимой рабочей нагрузкой. Рабочая нагрузка системы определяется документацией машины или проекта с учётом коэффициентов запаса, схемы запасовки, концевых заделок, состояния блоков и барабана, режима работы и требований безопасности.
СП 542.1325800.2024 устанавливает правила проектирования защитных ограждающих конструкций от беспилотных летательных аппаратов. Изменение № 1, введённое 26 сентября 2026 года, дополнило документ требованиями к несущим тросовым конструкциям — пространственным системам из стальных тросов (канатов) и узлов крепления, работающим совместно с улавливающими сетками и ограждениями из стальных тросов.
Для ЗОК канат подбирают расчётом. В проектной спецификации фиксируют стандарт, диаметр, конструкцию, сердечник, покрытие, направление и сочетание свивки, маркировочную группу, минимальное разрывное усилие в кН, массу, длину, тип концевых заделок и документ качества. Отдельно рассчитывают геометрию тросовой системы, предварительное натяжение, усилия в узлах, перемещения, коррозионную стойкость и совместную работу с сеткой, опорами и энергопоглощающими элементами.
В актуальной нормативной базе СП 542 среди применяемых стандартов на стальные канаты присутствуют, в частности, ГОСТ 2688-80, ГОСТ 7669-80 и ГОСТ 14954-80; для улавливающих конструкций из стальных канатов учитывают требования ГОСТ EN 12385-1. Само наличие стандарта в перечне не означает универсальную пригодность любого диаметра: конкретное исполнение назначается расчётом и подтверждается документом качества.
| Конструкция | Характерные свойства | Применение |
|---|---|---|
| 6×19 ЛК-Р | умеренное число проволок, сочетание прочности и гибкости | подъёмно-тяговые и лебёдочные системы по паспорту; тросовые элементы по проекту |
| 6×19 ЛК-О | линейное касание проволок одного диаметра в слоях | механизмы, где конструкция ЛК-О предусмотрена документацией |
| 6×36 ЛК-РО | большее число проволок и повышенная гибкость относительно многих 6×19 конструкций | системы с повторными изгибами, блоками и барабанами при соответствующем D/d |
| 8×19 Seale | восемь наружных прядей, Seale-построение пряди | по документации оборудования и характеристикам конкретного каната |
| многопрядные 34×7, 35×7 и сходные | специальные свойства по вращению зависят от конструкции производителя | грузоподъёмные механизмы, где требуется соответствующая многопрядная конструкция |
Совпадение диаметра не делает канаты аналогами. ГОСТ 2688-80 и ГОСТ 14954-80 конструктивно близки по наружным прядям 6×19 ЛК-Р, но отличаются сердечником. ГОСТ 7668-80 и ГОСТ 7669-80 используют наружную конструкцию 6×36 ЛК-РО, однако один вариант имеет органический, а другой металлический сердечник. ГОСТ 3077-80 и DIN 3062 также нельзя считать прямыми аналогами: они отличаются числом прядей и нормативной системой.
Перед заменой сравнивают полный стандарт, конструкцию, сердечник, диаметр, маркировочную группу, минимальное разрывное усилие, массу, покрытие, направление и сочетание свивки, назначение, требования к барабанам и блокам, концевые заделки и сертификат. Для ЗОК дополнительно проверяют соответствие расчётной схеме и требованиям проекта.
При поставке стального каната проверяют соответствие маркировки заказу, стандарт, диаметр, конструкцию, длину, состояние поверхности, направление свивки и сопроводительный документ качества. Для ответственных грузоподъёмных, тяговых и защитных систем механические характеристики принимают по сертификату партии и нормативу, применимому к конкретному канату.
Нет. Необходимо учитывать конструкцию, сердечник, свивку, класс прочности, минимальное разрывное усилие, назначение и требования оборудования или проекта.
Это маркировочная группа или класс прочности, а не минимальное разрывное усилие каната в кН.
Для выбора конкретного товара такой пересчёт не используют. Требуемое значение берут из нормативной таблицы или сертификата конкретного исполнения.
При известной массе одного метра общая масса равна длине каната, умноженной на массу погонного метра. Для сортаментов, где масса задана на 1000 м, значение переводят пропорционально требуемой длине.
Конкретный канат назначает проектировщик по расчётной схеме ЗОК. Стандарт, диаметр, конструкция, MBL, коррозионное исполнение, натяжение и узлы крепления должны быть подтверждены проектом и документом качества.
